重型货架的参数及方案设计

发布单位:设计部   发布时间:2020/6/23   阅读: 次   新闻大类:技术支持与服务

  重型货架的规格参数是由其放置的托盘或其它载体,以及仓库的高度、叉车的提升高度所决定的。

  一、重型货架的长与宽

  根据托盘规格以及托盘进叉方向,我们可以知道一个托盘放置在货架上,所占的长度,再乘以每层货架上将要放置的托盘数量(通常是两只),加上预留的托盘之的间隙,就可以设计出货架的设计长度。

  比如托盘是1200mm*1100mm的,从1200mm的方向进叉,货架每层要放置两个托盘,这样,在一层货架上,就会有左、中、右三个间隙,如果每个托盘的货物不超出托盘,我们通常将每个间隙设计为100mm。最后可以算出,3个间隙*100mm+2只托盘*1200mm=2700mm。我们只要将重型货架的长度设计为2700mm即可。

  由于托盘是直接放置在货架横梁上的,所以货架的宽度,通常情况下,直接在托盘的宽度上减去100mm就可以上,比如上面说的托盘宽度1100mm,那么货架宽度设计成为1000mm就可以了。

  我们这里说的货架宽度,也经常会说成货架深度,这是同一个概念。


  二、重型货架的高度

  设计重型货架的高度时,首先要考虑仓库高度,重型货架最高一层的货物顶端,要底于仓库高度500mm以上,否则,不安全。

  同时,还要考虑叉车的提升高度,重型货架最高一层的横梁顶端,必须要低于叉车可提升的高度,否则叉车无法将货物送到横梁上。

  满足上述两个条件后,再根据(托盘+货物)的高度,确定每层层高,需要注意的是,设计层高时,要考虑横梁本身所占的高度空间,以及货架的节距(最小可调节调试)。


  三、重型货架的过道宽度

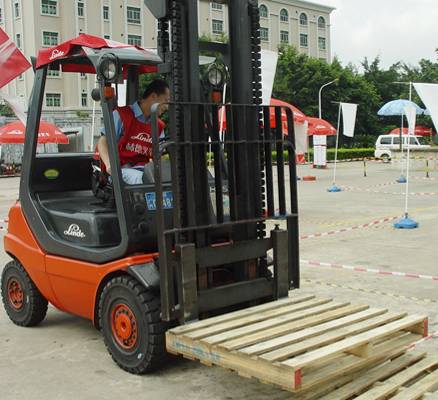

  重型货架的过道需要满足叉车的周转,所以过道的宽度设计,要根据叉车的类型来设计。一般来说,可以分为柴油叉车、电动叉车、堆高车。

  柴油叉车的周转半径较大,一般要设计到4500mm.

  目前,在仓库中电动叉车使用最广泛,它的周转半径较柴油叉车小,过道一般设计3000mm左右。

  堆高机的周转半径最小,一般设计2200左右的过道。


  三、至腾设计的重型货架方案图纸样例

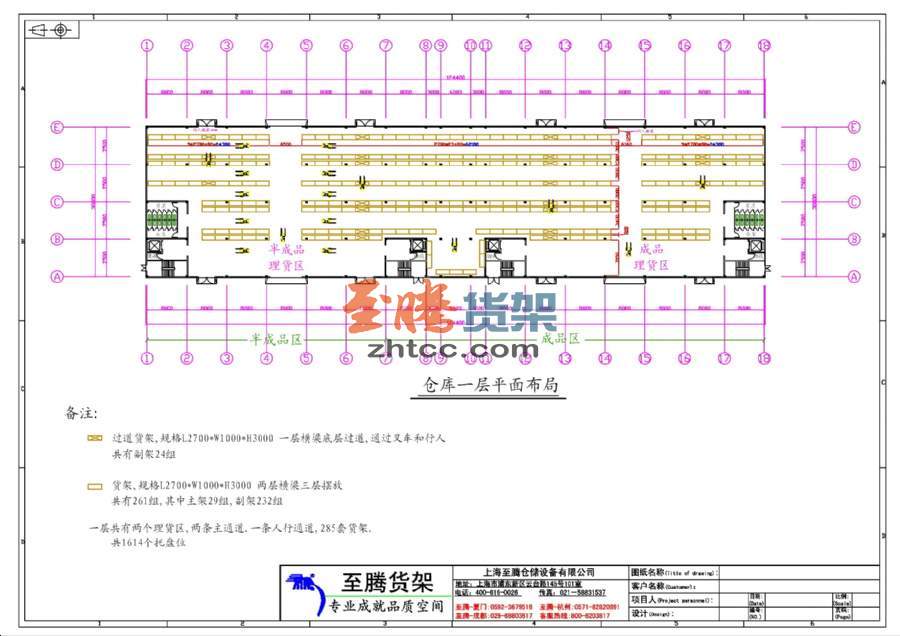

平面图

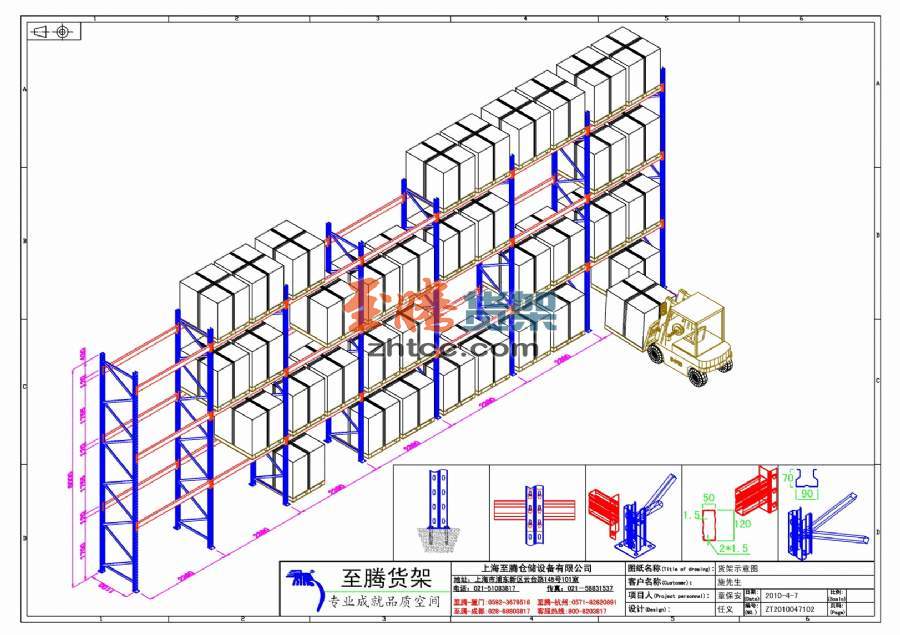

立体图

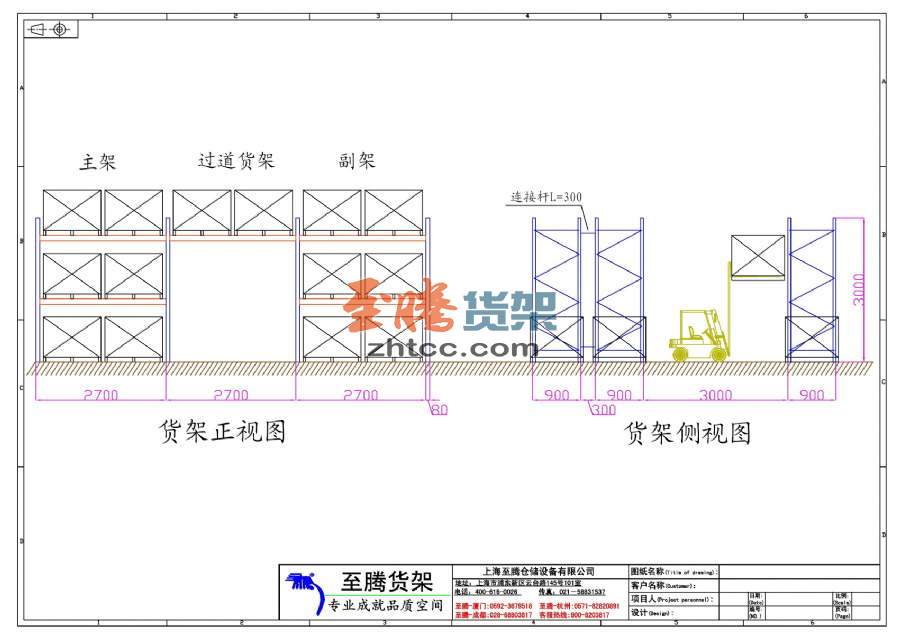

立面图
