穿梭式货架的设计要点

发布单位:设计部   发布时间:2019/4/22   阅读: 次   新闻大类:技术支持与服务

  穿梭式货架是所有仓储货架中,存储率最高的货架之一,它属于密集式存储,只需要一条存取货的主通道就可以完成货物的存取作业。所以,在货物种类不多、需要高存储率的使用条件下,穿梭式货架是非常好的选择,同时,穿梭式货架也具有较高的性价比。

穿梭式货架的设计

  设计穿梭式货架,首先要满足它的使用条件。穿梭式货架的货物在货架各个通道内,依次摆放,所以每条通道,只能在通道两端进行存取作业,是无法将货物存到通道中间的区域,也无法将通道中间的货物即时取出,必须依次存取。所以在使用穿梭式货架的时候,要考虑仓库内货物的种类,不能太繁杂。也要考虑货物的摆放,因为穿梭式货架要么先进先出,要么先进后出,无法任意进出。

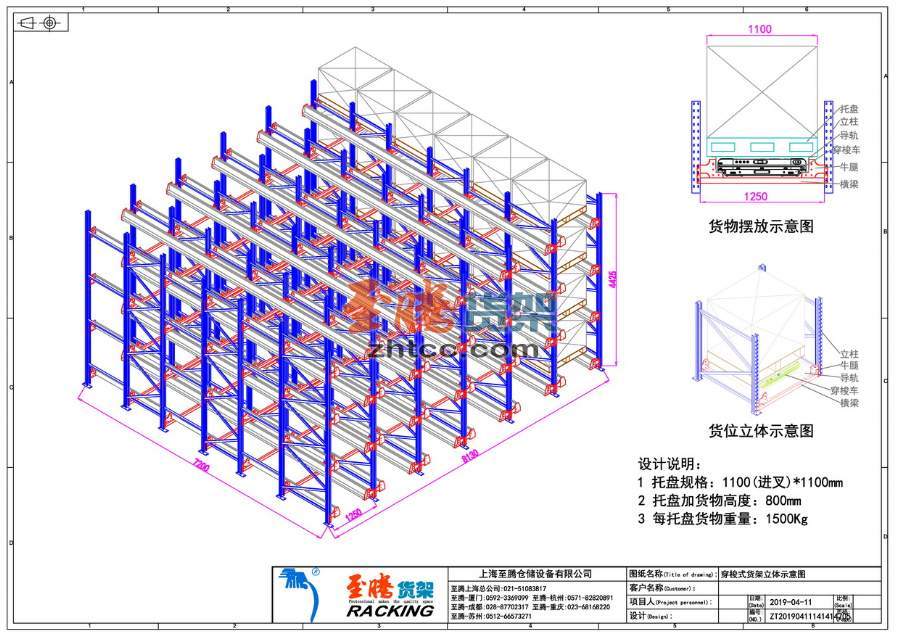

穿梭式货架图纸

  确定使用穿梭式货架后,它的存取主通道的条数,一般由存货的出库方式决定,如果是先进后出,那么,只需要在货架前面留下一条主通道即可;如果是先进先出,则需要两条主通道,货架前面主通道为存货通道,货架后面通道为取货通道。

  由于穿梭式货架的组件,为开模标准件,所以一般要求货物在托盘上,不能超出托盘的范围,否则就会碰到货架立柱等构件,无法移动。

  每个存储货位,一般要比托盘长度长150mm,宽50mm,所以在设计穿梭式货架时,要考虑这个余量,同时也要考虑货架立柱所占的长度。

  穿梭车在通道内,需要一定的移动余量,便于其定位、移动和盘点。所以每个通道的总深度,要在计算后深度加300mm,以便于穿梭车的顺利运行。

  在设计高度时,要考虑穿梭车及其提升的高度,还有相关组件的高度,一般要为这些增加300mm去设计,还要考虑节距,以及叉车作业时的余量。

  穿梭式货架的设计需要的专业度相当高,同时丰富的设计经验也会给客户未来的使用更多的建议。
