仓库货架设计图的组成

发布单位:设计部   发布时间:2021/8/6   阅读: 次   新闻大类:技术支持与服务

  在给仓库进行规划的时候,一般需要制作仓库货架设计图,来明确表示仓库的布局以及货架的选用,让相关人员能一目了然仓库的设计理念,有效的对仓库货架的设计进行讨论和确认。同时,如果仓库需要作仿真摸拟,也需要根据仓库货架设计图来进行软件的设计。所以,仓库货架设计图对于仓库规划来说是非常重要的。

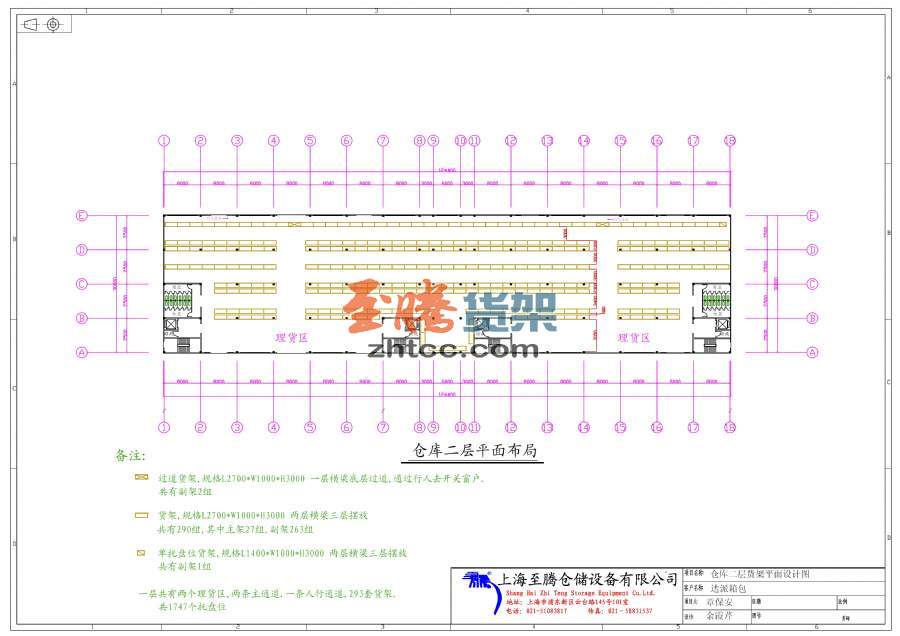

  1 仓库货架的平面布局图

仓库货架平面设计图

  仓库货架平面设计图,是对仓库整体的布局进行说明,它是一个仓库的一个层面的俯视图,从仓库货架平面设计图中,可以看到各个功能区的区域规划,货架的具体位置,通道的大小与位置,整体仓库中叉车与操作人员的动线等,是仓库货架设计图中最重要的部分。仓库货架平面设计图有时候是使用企业自行设计并画图的,更多情况下,是由货架公司进行设计完成的。

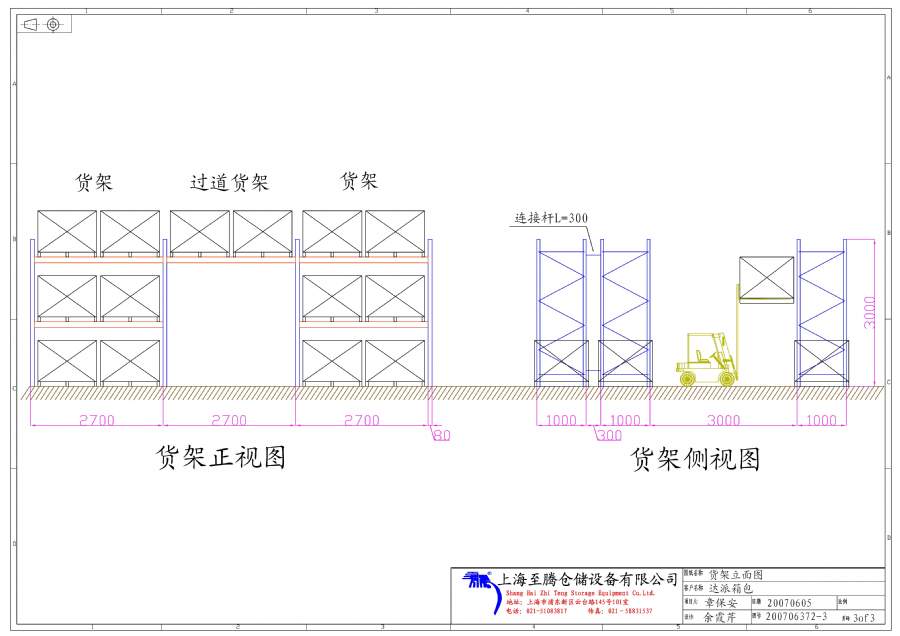

  2 仓库货架的立面图

仓库货架立面设计图

  用图纸来说明一个货架,需要货架的立面图,一般是由前视和左视两张图来组成。它可以有效的说明货架的具体规格、层数等,通过一些文字说明,可以将货架的材料明确在图纸上,通过这样的图,就可以清晰的反应货架的具体参数,可以直接让货架供应商进行报价。

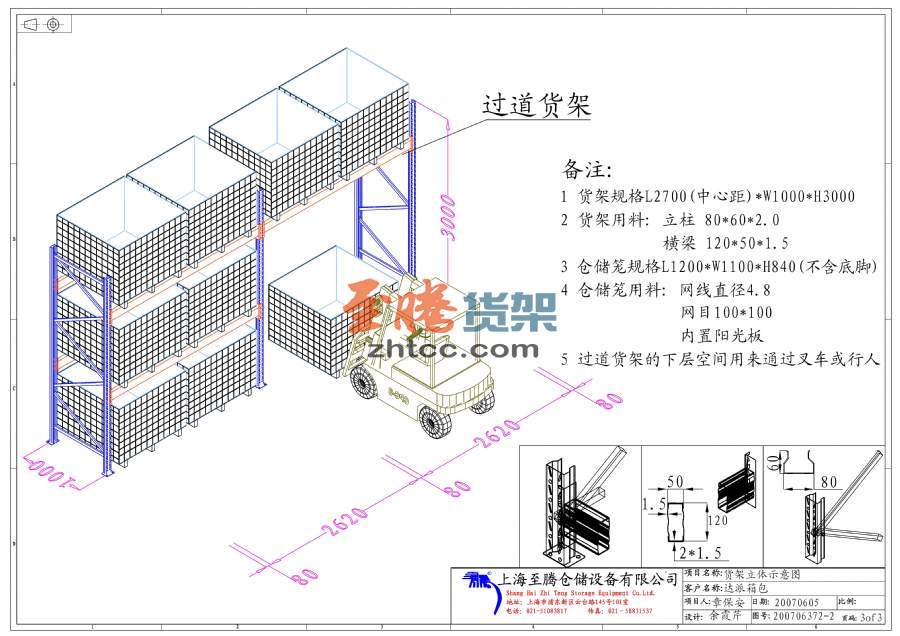

  3 仓库货架的立体图

仓库货架立体设计图

  通过立面图,可以准确的表现出货架的参数。但有时候,它较为抽象,非专业人士,可能无法在大脑中构思出它的外形。所以,在仓库货架设计图中,立体图往往也是不可或缺的。利用立体图,可以通过一些模块,比如叉车、货物、操作人员,来立体的展示货架的结构、作业方式等,非常直观。
